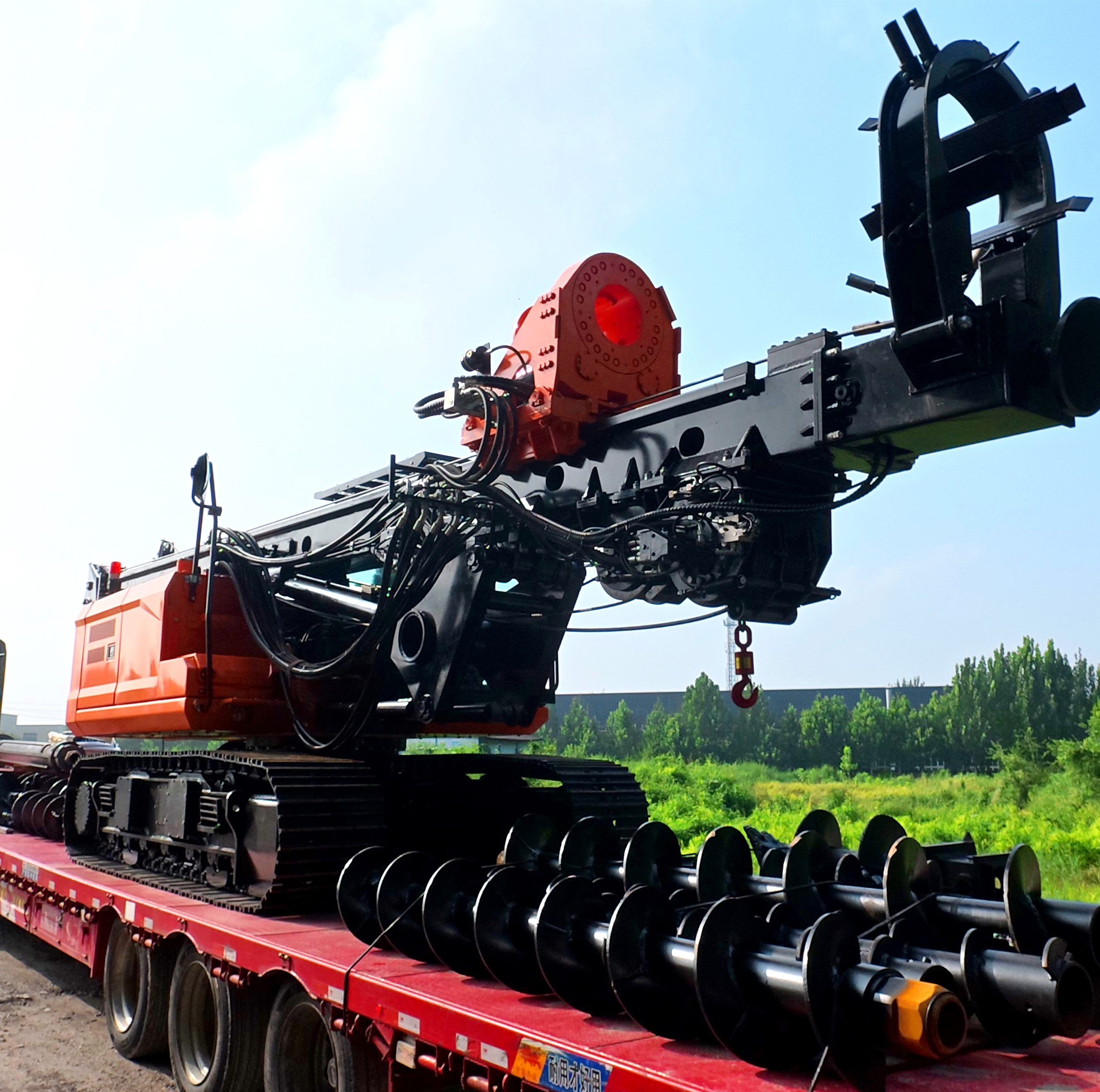

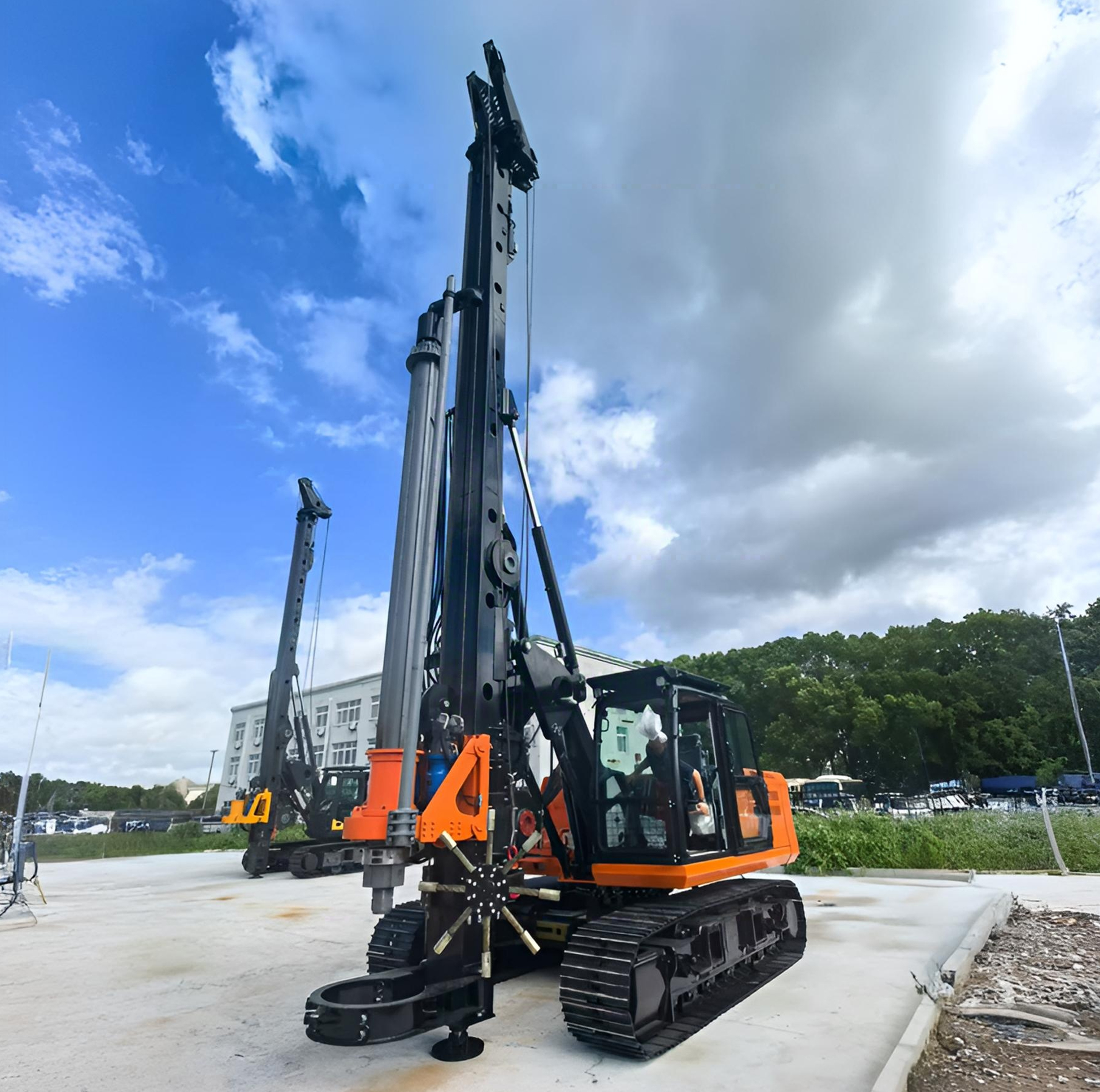

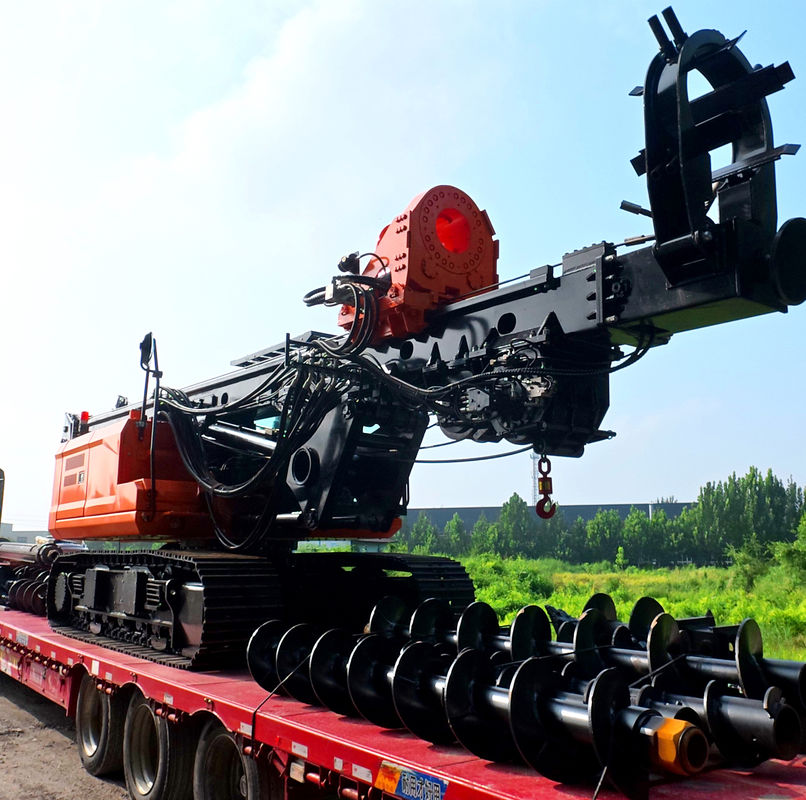

TR60 रोटरी ड्रिलिंग एक नया डिज़ाइन किया गया स्व-इरेक्टिंग रिग है जो उन्नत हाइड्रोलिक लोडिंग बैक तकनीक को अपनाता है और उन्नत इलेक्ट्रॉनिक नियंत्रण तकनीक को एकीकृत करता है। इस रोटरी ड्रिलिंग रिग का समग्र प्रदर्शन उन्नत विश्व मानकों तक पहुंच गया है।
संरचना और नियंत्रण दोनों में संबंधित सुधार संरचना को सरल और अधिक कॉम्पैक्ट बनाते हैं, प्रदर्शन अधिक विश्वसनीय होता है, और संचालन अधिक उपयोगकर्ता के अनुकूल होता है।
यह निम्नलिखित अनुप्रयोगों के लिए उपयुक्त है:
| मुख्य पैरामीटर | इकाइयाँ | पैरामीटर |
|---|---|---|
| चेसिस | ||
| इंजन मॉडल | वेइचाई WP4.1 या कमिंस | |
| रेटेड पावर/रोटरी स्पीड | kW/rpm | 74/2200 |
| ट्रैक चौड़ाई (मार्जिन) | मिमी | 2500 |
| ट्रैक शू चौड़ाई | मिमी | 500 |
| केली ड्रिलिंग होल | ||
| अधिकतम ड्रिलिंग व्यास | मिमी | 1000 |
| अधिकतम ड्रिलिंग गहराई | मी | 21 |
| CFA ड्रिलिंग होल | ||
| अधिकतम ड्रिलिंग व्यास | मिमी | 600 |
| अधिकतम ड्रिलिंग गहराई | मी | 12 |
| रोटरी ड्राइव | ||
| अधिकतम आउटपुट टॉर्क | kN•m | 60 |
| रोटरी स्पीड | rpm | 0-55 |
| अधिकतम पुल-डाउन पिस्टन पुश | kN | 80 |
| अधिकतम पुल-डाउन पिस्टन पुल | kN | 80 |
| अधिकतम पुल-डाउन पिस्टन स्ट्रोक | मिमी | 2000 |
| मुख्य विंच | ||
| अधिकतम खींचने का बल | kN | 85 |
| अधिकतम खींचने की गति | मी/मिनट | 50 |
| वायर रोप व्यास | मिमी | φ20 |
| सहायक विंच | ||
| अधिकतम खींचने का बल | kN | 50 |
| अधिकतम खींचने की गति | मी/मिनट | 30 |
| वायर रोप व्यास | मिमी | φ16 |
| मस्तूल रेक | ||
| आगे पीछे | ° | 5 |
| साइड पीछे | ° | ±4 |
| हाइड्रोलिक सिस्टम | ||
| मुख्य पंप का अधिकतम कार्यशील दबाव | एमपीए | 30 |
| मुख्य मशीन | ||
| कुल कार्यशील वजन | टी | 17.5 |
| परिवहन राज्य का आकार | मिमी | 9020x2500x3220 |
| कार्यरत राज्य का आकार | मिमी | 5860x2500x10700 |
| अनुशंसित केली बार | ||
| घर्षण केली बार कॉन्फ़िगरेशन | MZ273-4-6 | |
| इंटरलॉकिंग केली बार कॉन्फ़िगरेशन | JS273-4-6 | |
