| ब्रांड नाम: | SINOVO |
|---|---|

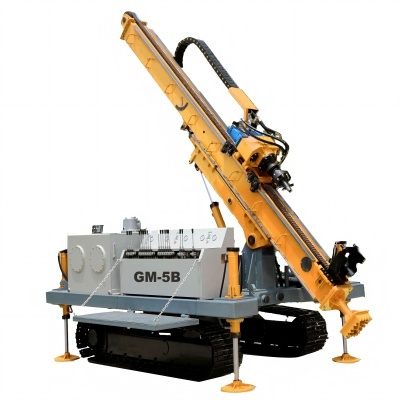

| Model Number: | GM-5B |
मैं.आवेदन
1शहरी गहरी नींव गड्ढा समर्थन, मिट्टी की नाखून दीवार समर्थन, रेलवे और राजमार्ग ढलान समर्थन।
2. अंडरग्राउंड में एंटी-फ्लोटिंग एंकर रॉड, पतली भूमिगत निरंतर दीवारें, और फाउंडेशन उपचार में एंटी-सीपगेज दीवारें।
3- टनेल इंजीनियरिंग में पाइप शेड और वाटर स्टॉप ज्यूटिंग।
4राजमार्गों, खदानों, जलविद्युत बांधों आदि के लिए चट्टान और मिट्टी के विस्फोट छेद का निर्माण
5विभिन्न औद्योगिक और नागरिक भवनों जैसे कि रेलवे, राजमार्गों के लिए नींव सुदृढीकरण, जल अवरुद्ध और प्लगिंग, इंजीनियरिंग, नरम नींव उपचार और भूवैज्ञानिक आपदा नियंत्रणपुल, सड़क के किनारे और बांध की नींव।
6लंगर ड्रिलिंग, डाउन-द-होल वर्टिकल ड्रिलिंग, कैसिंग ड्रिलिंग और ड्रिल रॉड कैसिंग कम्पोजिट ड्रिलिंग का इंजीनियरिंग निर्माण।
7इसका प्रयोग सामान्य रोटरी ग्राउटिंग इंजीनियरिंग के सिंगल ट्यूब और डबल ट्यूब निर्माण के लिए किया जा सकता है।
मैंमैंमुख्य विशेषताएं
1यह पूर्ण हाइड्रोलिक रोटरी हेड ट्रांसमिशन, स्टेपलेस स्पीड चेंज, उच्च ड्रिलिंग दक्षता और कम श्रम तीव्रता को अपनाता है।
2ड्रिलिंग रिग की हाइड्रोलिक प्रणाली स्थिर, विश्वसनीय और लंबी सेवा जीवन है।
3घुमावदार सिर हाइड्रोलिक गति परिवर्तन मोड को अपनाता है और विभिन्न संरचनाओं और विभिन्न ड्रिलिंग प्रक्रियाओं की आवश्यकताओं को पूरा करने के लिए उच्च और निम्न गियर से लैस है।
4ड्रिलिंग रिग में रेंगने वाले रेंगने वाले का कार्य होता है, और उपकरण को स्थानांतरित करना आसान और तेज़ होता है।
5. फ्रेम रोटेशन में बड़े व्यास के स्लीविंग असर को अपनाया गया है। जब आवश्यक हो, तो छेद की स्थिति को मैन्युअल काम के लिए आसानी से क्रॉलर के किनारे घुमाया जा सकता है।
6संरचना कॉम्पैक्ट, केंद्रीकृत संचालन, सुविधाजनक और सुरक्षित है।
7स्तंभ लंगर निर्माण की आवश्यकताओं को पूरा करने के लिए दूरबीन आगे और पीछे हो सकता है।
8. मानक विन्यास छेद मुंह पर एक एकल क्लैंप को अपनाता है और एक विशेष चेन उपकरण से लैस है। ड्रिल रॉड को अलग करना अधिक सुविधाजनक है।एक डबल क्लैंप भी श्रम तीव्रता और लोड करने और ड्रिल रॉड को उतारने के संचालन समय को कम करने के लिए चुना जा सकता है.
ड्रिलिंग रिग के निर्माण का दायरा:
1यह मिट्टी, रेत और अन्य संरचनाओं में उच्च गति से ड्रिलिंग और कीचड़ स्लैग हटाने के लिए उपयुक्त है; ड्रिलिंग के लिए तीन-पंख वाले ड्रिल बिट्स और एक आकार के ड्रिल बिट्स।
2यह पत्थर और टूटी हुई परतों में हवा-नीचे-द-होल हथौड़ा ड्रिलिंग और हवा स्लैग को हटाने के लिए उपयुक्त है।
3. तल छेद हाइड्रोलिक हथौड़ा ड्रिलिंग और टूटी परतों, रेत और चक्की परतों और उच्च पानी सामग्री वाले अन्य परतों में कीचड़ स्लैग को हटाने के लिए उपयुक्त है।
4ड्रिल रॉड ड्रिलिंग और हेसिंग कम्पोजिट ड्रिलिंग।
5सिंगल-ट्यूब, डबल-ट्यूब, थ्री-ट्यूब रोटरी स्प्रेइंग, स्विंग स्प्रेइंग, फिक्स्ड स्प्रेइंग और अन्य रोटरी स्प्रेइंग प्रक्रियाओं को महसूस किया जा सकता है (ग्राहक वैकल्पिक) ।
6इसका उपयोग Xitan Equipment Company के उच्च दबाव वाले गाउट पंप, मिट्टी मिक्सर, रोटरी स्प्रेइंग, स्विंग स्प्रेइंग ड्रिलिंग टूल्स, गाइड, नोजल,तीन पंखों वाला ड्रिल बिट, सीधा ड्रिल बिट, मिश्रित ड्रिल बिट।
7इसे रिड्यूसर के माध्यम से घरेलू और विदेशी ड्रिलिंग टूल्स से सहज रूप से जोड़ा जा सकता है।
मैंवीमुख्य तकनीकी मापदंड
| मैक्स. टॉर्क | 8000 एन.एम. |
| गति | 0-140 आर/मिनट |
| अधिकतम घुमावदार सिर का स्ट्रोक | 3400 मिमी |
| घुमावदार सिर का अधिकतम उठाने का बल | 60 kएन |
| घुमावदार सिर का अधिकतम अनुमेय दबाव | 30 kN |
| ड्रिलिंग रॉड व्यास | एफ50 मिमी, एफ73 मिमी, एफ89 मिमी |
| ड्रिलिंग कोण | 0° ≈ 90° |
| घुमावदार सिर उठाने/दबाव करने की गति | छिड़काव समायोजन गति 0 ̊0.75/1.5m/min |
| रोटरी सिर तेजी से उठाने | 0°13.3 /0°26.2 मी/मिनट |
| मोटर शक्ति | 55+11 किलोवाट |
| स्तंभ विस्तार | 900 मिमी |
| चढ़ाई क्षमता | 20° |
| यात्रा गति | 1.5 किमी/घंटा |
| कुल आयाम | (कामकाजी) 3260*2200*5500 मिमी |
| (परिवहन) 5000*2200*2300 मिमी | |
| कुल वजन | 6500 किलो |
