| दस्तावेज: | SGZ-150S.pdf |
|---|---|

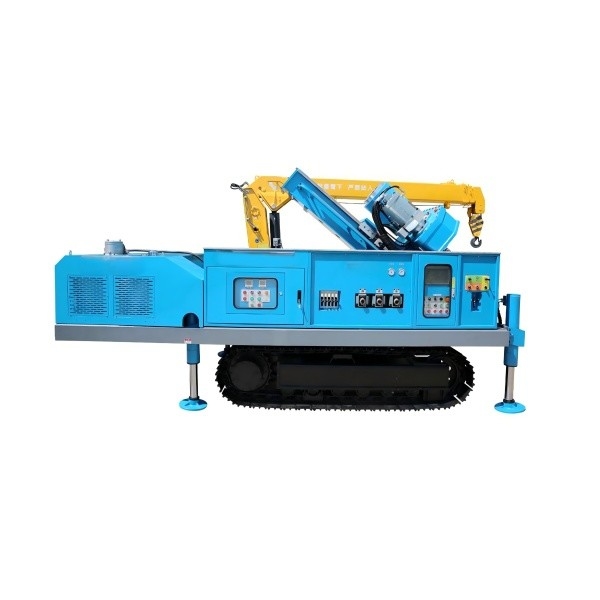

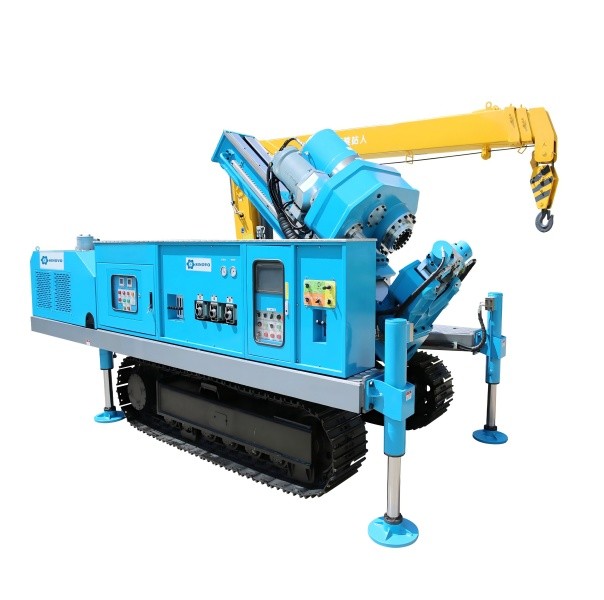

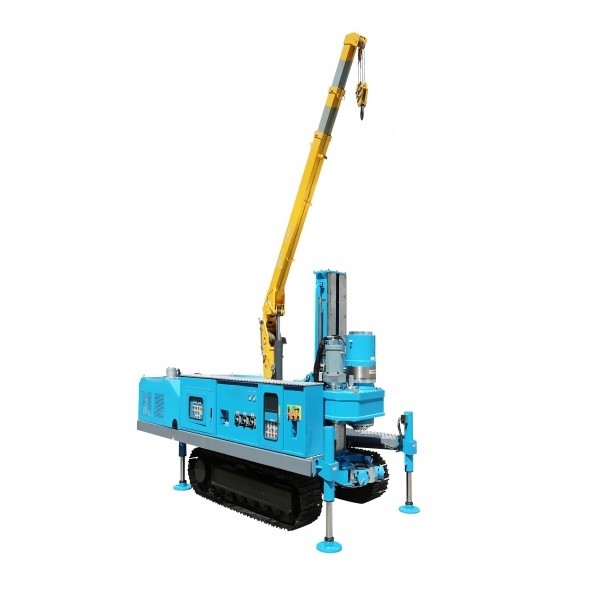

यह ड्रिलिंग रिग शहरी भूमिगत स्थान, मेट्रो, राजमार्ग, पुल, सड़क के तल, बांध नींव और अन्य औद्योगिक और नागरिक भवन नींव सुदृढीकरण परियोजनाओं के लिए उपयुक्त है।जल अवरुद्ध करने और रिसाव को रोकने के लिए परियोजनाएं, नरम भूमि उपचार और भूवैज्ञानिक आपदा प्रबंधन परियोजनाएं।
ड्रिलिंग रिग का उपयोग 89 ~ 142 मिमी के बहु-ट्यूब वर्टिकल / क्षैतिज निर्माण के लिए किया जा सकता है, लेकिन सामान्य रोटरी जेट (स्विंग स्प्रे,स्थिर छिड़काव) इंजीनियरिंग निर्माण3 टन के क्रेन आर्म से लैस यह श्रम तीव्रता को प्रभावी ढंग से कम कर सकता है।
1स्वयंचलित छिड़काव यंत्र का स्विंग कोण: मनमाने ढंग से सेट किया जा सकता है।2निचला धारक एक फ्लोटिंग चार-किक है, जिसमें समान क्लैंपिंग बल है और ड्रिल पाइप को नुकसान नहीं पहुंचाता है।
3पुल के नीचे और सुरंग में निर्माण के लिए उपयुक्त है, और मशीन को छेद में ले जाने के लिए सुविधाजनक है।
4हाइड्रोलिक पैर कदम प्रदर्शनः 4-बिंदु हाइड्रोलिक पैर समर्थन।
5दृश्य इंटरफ़ेस, जो निर्माण मापदंडों के अनुसार स्थिति को समायोजित कर सकता है और वास्तविक समय में पावर हेड की घूर्णन / उठाने की गति सेट कर सकता है।
6. 3 टन के क्रेन आर्म से लैस है, जो श्रम तीव्रता को प्रभावी ढंग से कम कर सकता है।
| पैरामीटर और नाम | बहु-ट्यूब क्षैतिज घूर्णी ड्रिलिंग रिगएसGZ-150S |
| एसपिंडल बोर | 150 मिमी |
| एमएक शाफ्ट की गति | उच्च गति 0~48 आरपीएम और निम्न गति 0~24 आरपीएम |
| मुख्य शाफ्ट का टोक़ | उच्च वेग 6000 एन·m कम गति 12000 N·m |
| Fयात्रा करना | 1000 मिमी |
| Fईद दर | 0~2 मीटर/मिनट जब उठता है और 0~4 मीटर/मिनट जब गिरता है |
| शक्ति सिर का केंद्र उच्च है | 1850 मिमी (जमीन के स्तर से ऊपर) |
| पावर हेड का अधिकतम फ़ीड बल | 50 kN |
| पावर हेड का अधिकतम उठाने का बल | 100 kN |
| पीमोटर का चालक | 45 किलोवाट+11 किलोवाट |
| बोम का अधिकतम भार | 3.2 टी |
| अधिकतम बूम विस्तार | 7.5 मीटर |
| कैंटिलीवर रोटेशन कोण | 360° |
| ओउटलाइन आयाम | 4800*2200*3050 मिमी (बम सहित) |
| कुल वजन | 9 टी |
