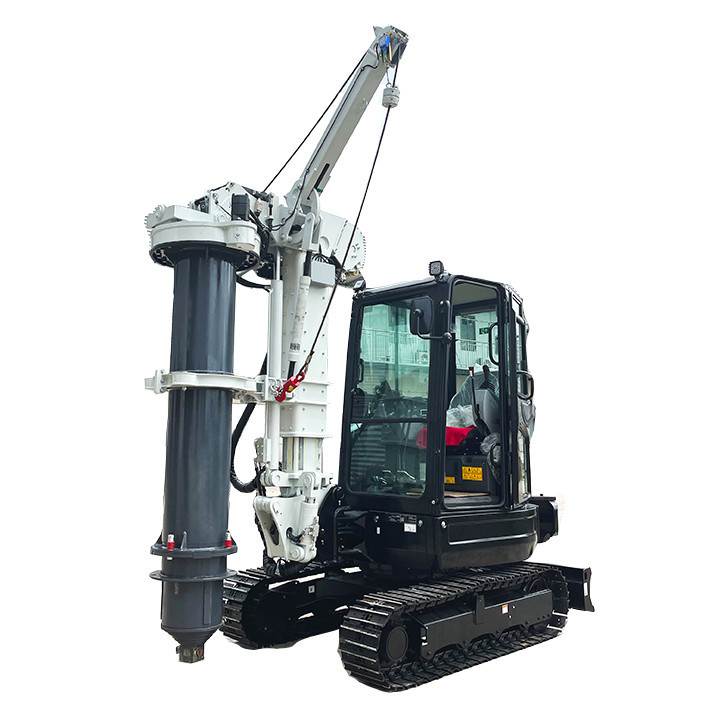

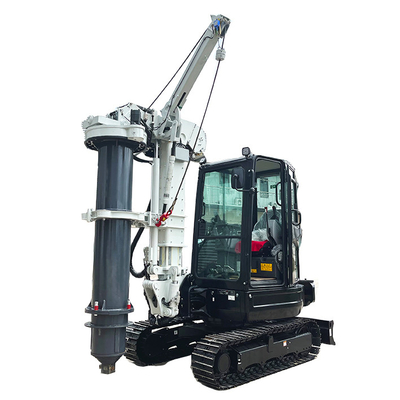

प्रमुखता देना: | TR10 रोटरी ड्रिलिंग रिग |
---|
मॉडल | TR10 |
केली बार आकार | |
ड्रिलिंग छेद का अधिकतम व्यास | 800 मिमी |
अधिकतम गहराई | 12 मीटर |
ड्रिलिंग छेद का न्यूनतम व्यास | 400 मिमी |
व्यास | Ø377 मिमी |
चेसिस | |
चेसिस प्रकार | सैनी (आधार भार 3.5 टन) |
इंजन | Yanmar 3TNV88 |
नामित शक्ति/आरपीएम | 20.4KW / @2000rpm |
ईंधन टैंक क्षमता | 50 लीटर |
कैब के अंदर शोर का स्तर | 69 ((dB) |
शोर का स्तर | 98 ((dB) |
हाइड्रोलिक प्रणाली | |
मुख्य पंप प्रवाह | 88 लीटर/मिनट |
हाइड्रोलिक सिस्टम का कार्य दबाव | 280bar |
हाइड्रोलिक प्रणाली का अधिकतम दबाव | 315बार |
हाइड्रोलिक टैंक क्षमता | 40 लीटर |
पूरी मशीन | |
पूर्ण | 1680 मिमी |
मशीन की लंबाई | 3516 मिमी |
परिवहन ऊंचाई | 2736 मिमी |
ट्रैक की लंबाई | 2155 मिमी |
ट्रैक प्लेट की चौड़ाई | 300 मिमी |
कुल वजन (बाल्टी को छोड़कर) | 6T |
यात्रा गति | 4.4 किमी/घंटा |
कर्षण | 36.8kN |
घुमावदार सिर | दोहरी मोटर |
अधिकतम टोक़ | 10kNm |
अधिकतम प्रोटेशन गति | 26 आरपीएम |
स्पिनऑफ गति | 48 आरपीएम |
मुख्य लिंच | |
पहली परत का खींचने का बल | 20kN |
अधिकतम उठाने और उतारने की गति | 40 मीटर/मिनट |
तार रस्सी का व्यास | 12 मिमी |
सहायक लिंच | |
पहली परत का खींचने का बल | 10kN |
अधिकतम उठाने और उतारने की गति | 40 मीटर/मिनट |
तार रस्सी का व्यास | 12 मिमी |
झुकने वाला सिलेंडर | झुकने वाला सिलेंडर |
तनाव | 60kN |
धक्का | 50kN |
स्ट्रोक | दाएं विचलन 550 मिमी बाएं विचलन 800 मिमी |
मस्त विस्तार | मस्त दूरबीन सिलेंडर दो खंड |
फ़ीडिंग बल | 30KN |
बल बढ़ाएँ | 35KN |
मस्तूल का झुकाव कोण | सामने 4°पीछे 2°बाएं और दाएं कोण 5° |
स्ट्रोक | 1100 मिमी |
अल्ट्रा-लो हेडरूम | अल्ट्रा-लो हेडरूम |
अधिकतम कार्य ऊंचाई | 3950 मिमी |
न्यूनतम कार्य ऊंचाई | 3500 मिमी |
नोटः उत्पाद प्रौद्योगिकी में परिवर्तन पूर्व सूचना के बिना परिवर्तन के अधीन हैं |
