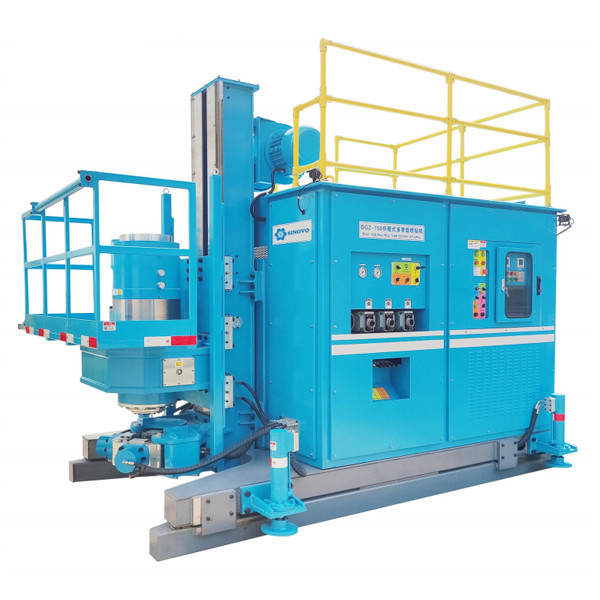

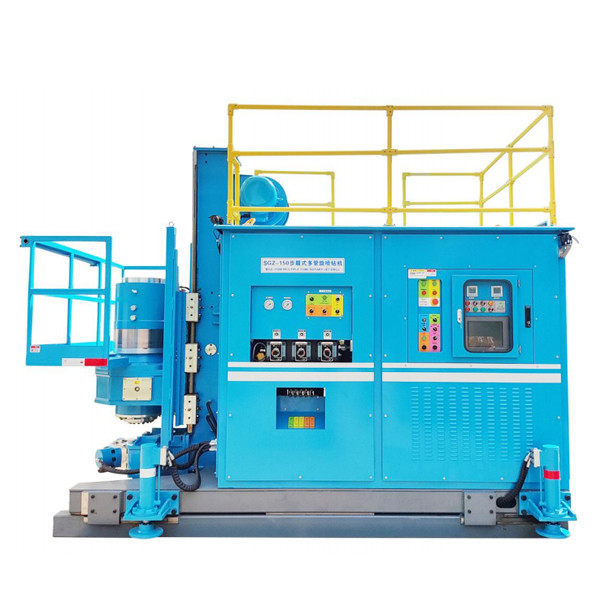

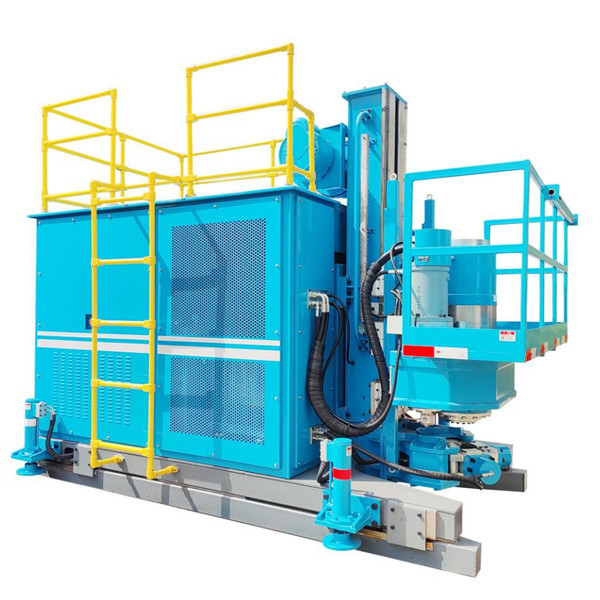

प्रमुखता देना: | पैर प्रकार के जेट-ग्रोविंग ड्रिलिंग रिग,मल्टी-ट्यूब जेट-ग्रोविंग ड्रिलिंग रिग,एमजेएस निर्माण पद्धति जेट फ्यूटिंग रिग |
---|
1उद्देश्य
यह ड्रिलिंग रिग विभिन्न औद्योगिक और नागरिक भवनों जैसे शहरी भूमिगत स्थानों, मेट्रो, राजमार्गों, पुलों, रोडबेड्स, बांधों की नींव आदि के लिए उपयुक्त है।जिसमें नींव सुदृढीकरण इंजीनियरिंग शामिल है, जलरोधक और प्लगिंग इंजीनियरिंग, नरम नींव उपचार, और भूवैज्ञानिक आपदा नियंत्रण इंजीनियरिंग।
इस ड्रिलिंग रिग का उपयोग 89 से 142 मिमी तक के ड्रिल रॉड व्यास के साथ कई पाइपों के ऊर्ध्वाधर निर्माण के लिए किया जा सकता है और इसका उपयोग सामान्य जेट-ग्रुटिंग (स्विंग स्प्रेइंग,स्थिर छिड़काव) इंजीनियरिंग निर्माण.
2मुख्य विशेषताएं
2.1ड्रिलिंग रिग ऊपरी और निचले हाइड्रोलिक क्लैंपिंग तंत्र से लैस है, जिसमें आयातित डिस्क को पावर हेड क्लैंप और हाइड्रोलिक उद्घाटन द्वारा क्लैंप किया जाता है।
2.2निचला क्लैंप एक फ्लोटिंग चार स्लिप है, जिसमें समान क्लैंपिंग बल है और ड्रिलिंग टूल को कोई क्षति नहीं है।
2.3संकीर्ण स्थानों में निर्माण के लिए उपयुक्त।
2.4. वैकल्पिक 3T क्रेन हाथ.
विवरण | SGZ150L | SGZ150B | SGZ150C |
चेसिस का रूप | क्रॉलर प्रकार, 360° घूमने में सक्षम | पैर का प्रकार | क्रॉलर प्रकार |
स्तंभ रूप | 0-90° झुकाव | ऊर्ध्वाधर स्थिर प्रकार | ऊर्ध्वाधर स्थिर प्रकार |
घुमावदार सिर का प्रकार | 150 मिमी के हाइड्रोलिक चक के साथ छेद | 150 मिमी के हाइड्रोलिक चक के साथ छेद | 150 मिमी के हाइड्रोलिक चक के साथ छेद |
घुमावदार सिर स्ट्रोक | 1.7 मीटर | 1.0m | 1.0m |
सहायक टावर की ऊंचाई | 2m-4m | 2m-4m | 2m-4m |
कर्षण बल | 12T | 10T | 10T |
अधिकतम टोक़ | 12kN.m | 12kN.m | 12kN.m |
अधिकतम उठाने की गति | 6 मीटर/मिनट | 4 मीटर/मिनट | 4 मीटर/मिनट |
कुल आयाम | 5600*2550*7500 मिमी ((काम कर रहा है) | 3339*2172*7315 मिमी ((काम कर रहा है) | 4450*2200*8025 मिमी ((काम कर रहा है) |
5400*2550*2850 मिमी (परिवहन) |
3339*2172*2815 मिमी (परिवहन) |
4020*2200*2850 मिमी (परिवहन) |
