हाई लाइट: | मजबूत रॉक रोटरी हेड ड्रिलिंग रिग,उच्च विन्यास रोटरी हेड ड्रिलिंग रिग |
---|

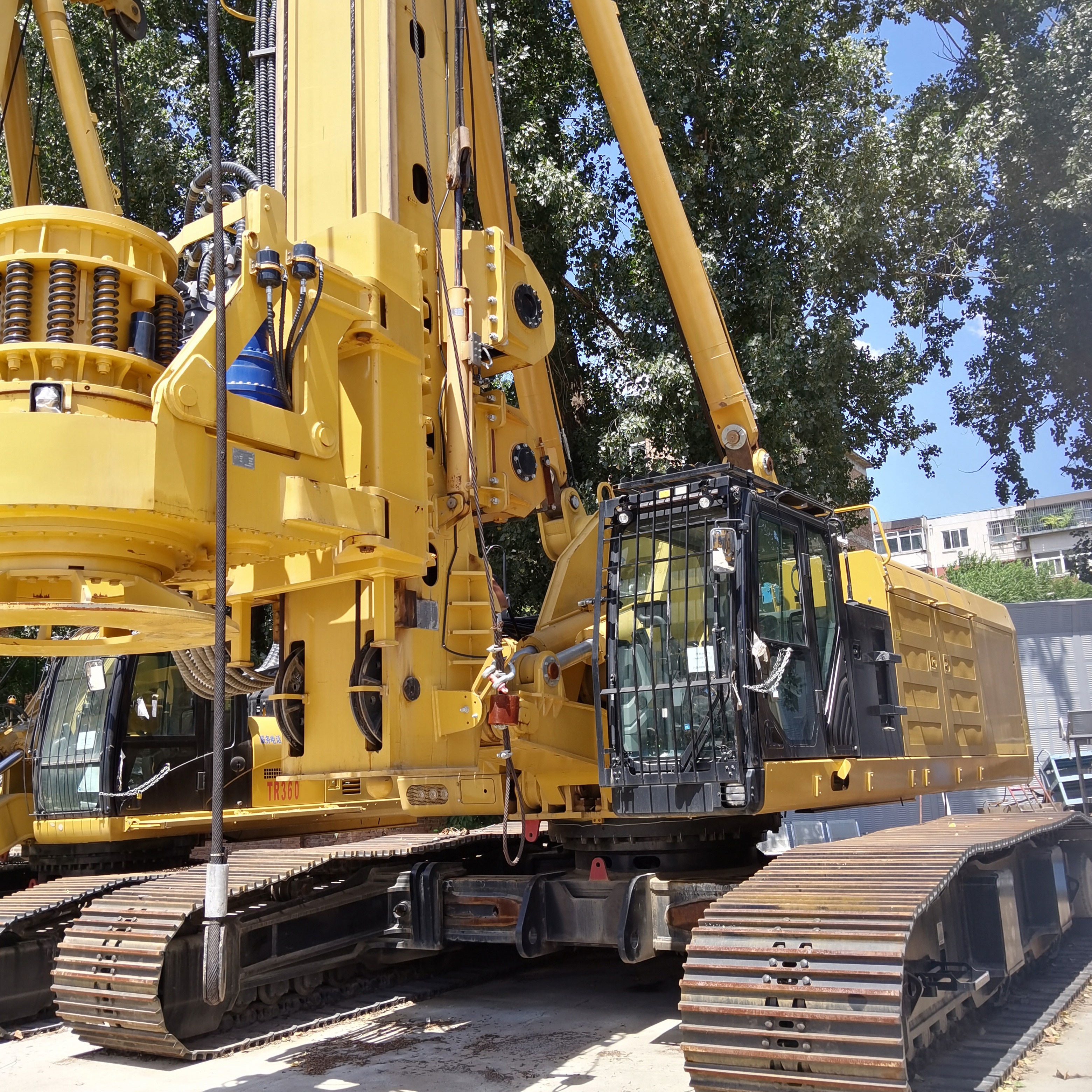

TR360HT एक उच्च विन्यास मजबूत रॉक ड्रिलिंग रिग है जो रॉक और मिट्टी को संभाल सकता है, जो उच्च वृद्धि इमारतों और मध्यम आकार की इमारतों के लिए उपयुक्त है।उच्च दक्षता, मध्यम आकार के ढेर नींव निर्माण में कम लागत और उच्च विश्वसनीयता प्राप्त की जा सकती है।
नई पीढ़ी का रोटरी ड्रिलिंग रिग
उद्योग की पहली पूरी तरह से विद्युत नियंत्रण तकनीक का अभिनव डिजाइन, जो पूरी प्रक्रिया में विद्युत संकेतों द्वारा नियंत्रित किया जाता है,घुमावदार ड्रिलिंग रिग की पारंपरिक नियंत्रण पद्धति को उलट देता है, और सुपर-जनरेशन तकनीकी लाभ है।
वाहन संरचना का नया लेआउट; नवीनतम कार्टर रोटरी खुदाई मशीन चेसिस; पावर हेड की एक नई पीढ़ी, उच्च शक्ति वाले मोड़ प्रतिरोधी ड्रिल पाइप;हाइड्रोलिक घटक जैसे मुख्य पंप और मोटर्स सभी बड़े विस्थापन से लैस हैं.
मार्कर की मांग और तकनीकी नवाचार से प्रेरित होकर यह कम निर्माण दक्षता की समस्याओं को हल करने के लिए उच्च गुणवत्ता वाली ढेर नींव निर्माण मशीनरी विकसित करने की स्थिति में है।साधारण ड्रिलिंग रिगों की उच्च निर्माण लागत और गंभीर प्रदूषण, और निर्माण उद्यमों के लिए उच्च-गुणवत्ता वाले उत्पादों की आपूर्ति करना।
- यह ग्राहकों को समग्र निर्माण समाधान प्रदान करने के लिए तैनात है, विशेष रूप से जटिल अनुप्रयोग वातावरण और भूवैज्ञानिक परिस्थितियों में,निर्माण परियोजनाओं के निर्माण राजस्व में सुधार करना और ग्राहकों के साथ लाभकारी सहयोग प्राप्त करनाग्राहकों के साथ लाभकारी सहयोग का एहसास करना।
मुख्य मापदंड | पैरामीटर | इकाई |
ढेर | ||
अधिकतम ड्रिलिंग व्यास | 2500 | मिमी |
अधिकतम ड्रिलिंग गहराई | 90/95 | m |
रोटरी ड्राइव | ||
अधिकतम आउटपुट टॉर्क | 360 | KN-m |
घूर्णन गति | 6~23 | आरपीएम |
भीड़ प्रणाली | ||
अधिकतम भीड़ बल | 290 | KN |
अधिकतम. खींचने का बल | 335 | KN |
भीड़ का स्ट्रोक सिस्टम | 6000 | मिमी |
मुख्य लिंच | ||
उठाने का बल (पहली परत) | 320 | KN |
तार रस्सी का व्यास | 36 | मिमी |
उठाने की गति | 65 | m/min |
सहायक लिंच | ||
उठाने का बल (पहली परत) | 110 | KN |
तार रस्सी का व्यास | 20 | मिमी |
मस्तूल की झुकाव कोण | ||
बाएं/दाएं | 6 | ° |
आगे | 5 | ° |
चेसिस | ||
चेसिस मॉडल | CAT345GC | |
इंजन निर्माता | 卡特彼勒CAT | कैटरपिलर |
इंजन मॉडल | C-9.3 | |
इंजन की शक्ति | 263 | केडब्ल्यू |
इंजन की गति | 1750 | आरपीएम |
चेसिस की कुल लंबाई | 5860 | मिमी |
ट्रैक शू की चौड़ाई | 800 | मिमी |
कर्षण बल | 680 | KN |
समग्र मशीन | ||
कार्य चौड़ाई | 4300 | मिमी |
काम करने की ऊंचाई | 24288 | मिमी |
परिवहन की लंबाई | 17662 | मिमी |
परिवहन चौड़ाई | 3000 | मिमी |
परिवहन ऊंचाई | 3682 | मिमी |
कुल वजन (केली बार के साथ) | 93 | t |
कुल वजन (केली बार के बिना) | 79 | t |
मानक केली बार के लिए विनिर्देश
घर्षण केली बार: ₹508-6*165
इंटरलॉक केली बार: ₹508-4*16.5
