अवलोकन:

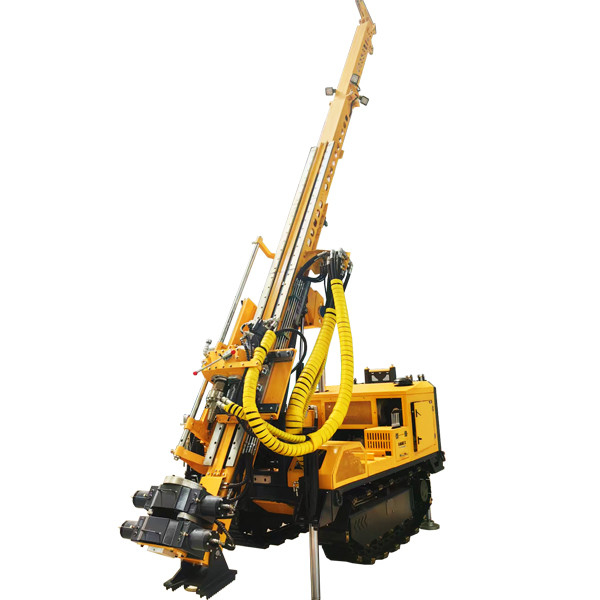

SM75 एक बहुउद्देश्यीय हाइड्रोलिक चालित भू-तकनीकी ड्रिलिंग रिग है। यह एक ट्रैक चेसिस पर निर्मित है, यह रोटरी और पर्कसशन / आरसी ड्रिलिंग विकल्पों के कार्यों की पेशकश करता है, जो ग्राउंड इंजीनियरिंग के लिए उपयुक्त है,भू-तकनीकी ड्रिलिंगभूतापीय विकास, खनिज अन्वेषण आदि।

विशेष रूप से डिज़ाइन किया गया घुमावदार ड्रिल मास्ट कॉम्पैक्ट और फोल्डेबल/टेलेस्कोपिक है। एसपीटी टक्कर ड्रिल मास्ट को एक-दूसरे के साथ लगाया जाता है और स्लाइडिंग की स्थिति में रखा जा सकता है।

उच्च-प्रदर्शन वाले भारी पटरियों को चलने के लिए रिमोट कंट्रोल किया जाता है, साथ ही साथ उठाने और उतारने के लिए भी। रिग को स्थानांतरित करने और स्थिति में लाने के लिए आसान है, अत्यधिक गतिशील है।

मुख्य विशेषताएं:

• हाइड्रोलिक रोटरी टॉप ड्राइव से लैस यह आवश्यकतानुसार कोर ड्रिल या मिट्टी ड्रिल, सिंगल पाइप ड्रिल या वायरलाइन ड्रिल के लिए सक्षम है।
• आधुनिक तकनीक के द्वारा, रिग स्वचालित मानक प्रवेश परीक्षण (एसपीटी) के लिए सक्षम है, जिसमें 50 मीटर तक की नमूनाकरण गहराई और 20 मीटर से अधिक की एसपीटी परत गहराई है।मारने की आवृत्ति 50 बार / मीटर तक पहुंच सकती है, और स्वचालित काउंटर तत्काल परीक्षण रिकॉर्डिंग करता है।
• दूरबीन से चलने वाली मस्तूल प्रणाली 1.5-3 मीटर लंबी ड्रिल रॉड के लिए सक्षम है।
• क्रॉलर चेसिस को चलना, उठाना और समतल करने के लिए दूरस्थ रूप से नियंत्रित किया जा सकता है, उच्च गतिशीलता के साथ। ड्रिल साइट पर कई उपकरण लोड किए जाने के साथ रिग स्वतंत्र रूप से खुद को स्थानांतरित कर सकता है।
• एसपीटी और गुरुत्वाकर्षण सर्वेक्षण परीक्षण करते समय मिट्टी के नमूनाकरण प्रणाली मिट्टी के नमूने की मूल स्थिति को बनाए रख सकती है।

विकल्प:

• मिट्टी पंप
• मिट्टी मिश्रण प्रणाली
• नमूनाकरण यंत्र
• स्वचालित हाइड्रोलिक रॉड रिंच कुंजी
• स्वचालित मानक प्रवेश परीक्षण उपकरण (एसपीटी)
• रिवर्स सर्कुलेशन ड्रिलिंग सिस्टम (आरसी)

तकनीकी डेटा

पोwउ उnयह

इंजन की शक्ति 75 किलोवाट,

प्रकार... पानी से ठंडा, टर्बो

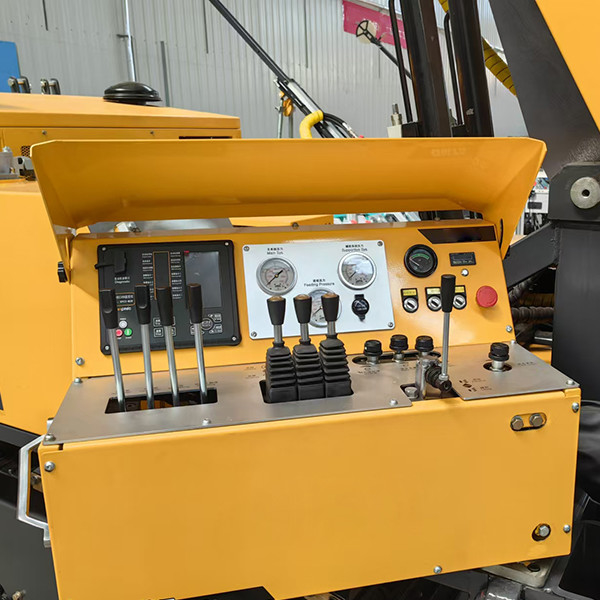

नियंत्रण इकाई

मुख्य वाल्व प्रवाह......................... 100L/m

सिस्टम दबाव... 21 एमपीए

Fउइल ताnk उnit

मात्रा................................. 100 लीटर

ठंडा करने की विधि हवा/पानी

हाइड्रोलिक लिंच

तार लाइन की लंबाई.................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................

हाइड्रोलिक मोटर 160cc

क्लैंप

प्रकार... हाइड्रोलिक खुला, हाइड्रोलिक बंद

क्लैंपिंग बल 13,000 किलो

हाइड्रोलिक रॉड रिंच (वैकल्पिक)

मिट्टी पंप इकाई (o(संभावित)

ड्राइव हाइड्रोलिक

प्रवाह और दबाव....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................

वजन 2x60 किलो

टीरैक (optionअमैं)

ड्राइव हाइड्रोलिक

अधिकतम ग्रेडेबिलिटी 30°

नियंत्रण विधि... वायरलेस रिमोट कंट्रोल

आयाम 1600x1200x400 मिमी
