| ब्रांड नाम: | SINOVO |
|---|---|
| मॉडल संख्या: | एक्सवाई-6ए |
| प्रमुखता देना: | शक्तिशाली कोर ड्रिलिंग रिग,ड्रिलिंग प्रोजेक्ट्स कोर ड्रिलिंग रिग,एक्सवाई-6ए कोर ड्रिलिंग उपकरण |
||
|---|---|---|---|
उत्पाद का परिचय

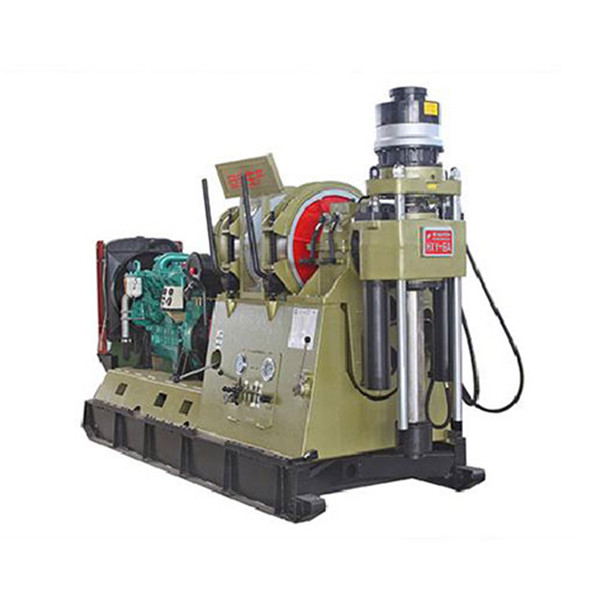

XY-6A ड्रिलिंग रिग XY-6 ड्रिलिंग रिग का एक बेहतर उत्पाद है।रोटेटर में महत्वपूर्ण सुधार किए गए हैं, गियरबॉक्स, क्लैच और फ्रेम। डबल गाइड रॉड जोड़े गए हैं, और गियरबॉक्स के गियर अनुपात को फिर से समायोजित किया गया है। स्पिंडल स्ट्रोक को मूल 600 मिमी से बढ़ाकर 720 मिमी कर दिया गया है।और मुख्य इंजन के आगे और पीछे आंदोलन स्ट्रोक मूल 460mm से 600mm तक बढ़ा दिया गया है.
XY-6A कोर ड्रिलिंग रिग का उपयोग तिरछी और सीधी छेद ड्रिलिंग के लिए किया जा सकता है। इसमें सरल और कॉम्पैक्ट संरचना, उचित लेआउट, मध्यम वजन, सुविधाजनक विघटन,और व्यापक गति रेंजड्रिलिंग रिग एक वाटर ब्रेक से लैस है, जिसकी लिफ्टिंग क्षमता बड़ी है और जब ब्रेक को कम स्थिति में उठाया जाता है तो इसे संचालित करना आसान होता है।
तकनीकी विशेषताएं
1. ड्रिलिंग रिग में बड़ी संख्या में गति स्तर (8 स्तर) और एक उचित गति सीमा है, जिसमें उच्च कम गति टॉर्क है। इसलिए इस ड्रिलिंग रिग की प्रक्रिया अनुकूलन क्षमता मजबूत है,अनुप्रयोगों की एक विस्तृत श्रृंखला के साथ, छोटे व्यास के हीरे के कोर ड्रिलिंग के लिए उपयुक्त है, साथ ही बड़े व्यास के कठोर मिश्र धातु कोर ड्रिलिंग और कुछ इंजीनियरिंग ड्रिलिंग की आवश्यकताओं को पूरा करता है।
2ड्रिलिंग रिग हल्का है और इसमें अच्छी हटाने की क्षमता है। इसे ग्यारह घटकों में विघटित किया जा सकता है, जिससे इसे स्थानांतरित करना आसान हो जाता है और यह पहाड़ी क्षेत्रों में संचालन के लिए उपयुक्त होता है।
3. संरचना सरल है, लेआउट उचित है, और इसे बनाए रखना, बनाए रखना और मरम्मत करना आसान है।
4ड्रिलिंग रिग में दुर्घटना से निपटने के लिए दो रिवर्स स्पीड हैं।
5. ड्रिलिंग रिग का गुरुत्वाकर्षण केंद्र कम, दृढ़ता से तय है, और चलती वाहन स्थिर है। उच्च गति ड्रिलिंग के दौरान इसकी स्थिरता अच्छी है।
6उपकरण विभिन्न ड्रिलिंग मापदंडों के अवलोकन के लिए पूर्ण और सुविधाजनक हैं।
7ऑपरेटिंग हैंडल केंद्रीकृत, संचालित करने में आसान, सरल और लचीला है।
8मिट्टी पंप स्वतंत्र रूप से संचालित होता है, जिसमें लचीली शक्ति विन्यास और हवाई अड्डे का लेआउट होता है।
9उपयोगकर्ता की आवश्यकताओं के अनुसार, सर्कुलर स्लिप को सीधे ड्रिलिंग के लिए रस्सी ड्रिल रॉड को पकड़ने के लिए कॉन्फ़िगर किया जा सकता है, जिससे सक्रिय ड्रिल रॉड की आवश्यकता समाप्त हो जाती है।
10हाइड्रोलिक प्रणाली एक हाथ से संचालित तेल पंप से लैस है। जब पावर मशीन काम नहीं कर सकती है, तो हाथ से संचालित तेल पंप का उपयोग अभी भी फ़ीड तेल सिलेंडर में दबाव तेल देने के लिए किया जा सकता है,छेद में ड्रिलिंग उपकरण उठाओ, और ड्रिलिंग दुर्घटनाओं से बचें।
11गहरे छेद के ड्रिलिंग के दौरान सुचारू और सुरक्षित ड्रिलिंग सुनिश्चित करने के लिए विंच में वाटर ब्रेक लगाया गया है।
| 1.मूल मापदंड | |||
| ड्रिल की गहराई | 1600 मीटर ((Φ60 मिमी ड्रिल पाइप) | ||
| 1100m ((Φ73mm ड्रिल पाइप) | |||
| 2200m ((NQ ड्रिल पाइप) | |||
| 1600m ((HQ ड्रिल पाइप) | |||
| ऊर्ध्वाधर धुरी के घूर्णन कोण | 0°360° | ||
| बाहरी आयाम (लंबाई × चौड़ाई × ऊंचाई) | 3548×1300×2305mm (इलेक्ट्रिक मोटर के साथ जोड़ा गया) | ||
| 3786×1300×2305mm ((डीजल इंजन के साथ जोड़ा गया) | |||
| ड्रिलिंग रिग का वजन (शक्ति को छोड़कर) | 4180 किलो | ||
| 2रोटेटर (जब 75kW, 1480r/min की पावर मशीन से लैस हो) | |||
| ऊर्ध्वाधर शाफ्ट की गति | आगे की ओर कम गति पर | 96;162;247;266r/min | |
| उच्च गति पर आगे बढ़ें | 352;448;685;974r/min | ||
| कम गति पर पीछे की ओर | 67r/min | ||
| पीछे की ओर उच्च गति | 187 आर/मिनट | ||
| ऊर्ध्वाधर अक्ष यात्रा | 720 मिमी | ||
| ऊर्ध्वाधर धुरी का अधिकतम उठाने का बल | 200kN | ||
| भोजन क्षमता | 150kN | ||
| ऊर्ध्वाधर शाफ्ट का अधिकतम घूर्णन टोक़ | 7800N·m | ||
| ऊर्ध्वाधर शाफ्ट के छेद के माध्यम से व्यास | 92 मिमी | ||
| 3.विंच (जब 75kW, 1480r/min की पावर मशीन से लैस हो) | |||
| एकल रस्सी (पहली परत) की अधिकतम उठाने की क्षमता | 85kN | ||
| तार रस्सी का व्यास | 21.5 मिमी | ||
| ड्रम क्षमता रस्सी क्षमता | 160 मीटर | ||
| 4वाहन चलाने वाला यंत्र | |||
| तेल सिलेंडर के स्ट्रोक को स्थानांतरित करना | 600 मिमी | ||
| 5हाइड्रोलिक प्रणाली | |||
| सिस्टम सेट कार्य दबाव | 8 एमपीए | ||
| गियर तेल पंप विस्थापन | 25+20ml/r | ||
| 6ड्रिलिंग रिग की शक्ति | |||
| मॉडल | Y2-280S-4इलेक्ट्रिक मोटर | YC6B135Z-D20डीजल इंजन | |
| शक्ति | 75 किलोवाट | 84 किलोवाट | |
| गति | 1480r/min | 1500 आर/मिनट | |
