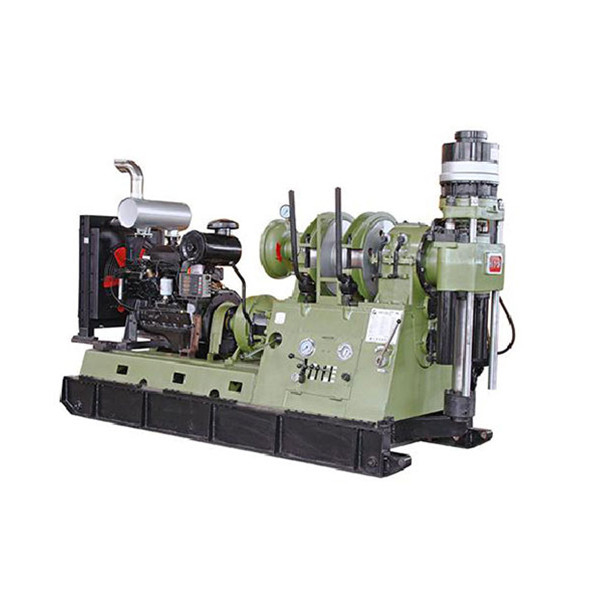

ड्रिलिंग परियोजनाओं के लिए शक्तिशाली XY-5A हाइड्रोलिक कोर ड्रिलिंग मशीन

तकनीकी विशेषताएं

(1) ड्रिलिंग रिग में बड़ी संख्या में गति स्तर (8 स्तर) और एक उचित गति रेंज है, जिसमें उच्च कम गति टॉर्क है। इसलिए इस ड्रिलिंग रिग की प्रक्रिया अनुकूलन क्षमता मजबूत है,अनुप्रयोगों की एक विस्तृत श्रृंखला के साथ, छोटे व्यास के हीरे के कोर ड्रिलिंग के लिए उपयुक्त है, साथ ही बड़े व्यास के कठोर मिश्र धातु कोर ड्रिलिंग और कुछ इंजीनियरिंग ड्रिलिंग की आवश्यकताओं को पूरा करता है।

(2) ड्रिलिंग रिग का वजन हल्का है और इसे अच्छी तरह से अलग किया जा सकता है। इसे ग्यारह घटकों में विघटित किया जा सकता है, जिससे इसे स्थानांतरित करना आसान हो जाता है और यह पहाड़ी क्षेत्रों में संचालन के लिए उपयुक्त होता है।

(3) इसका निर्माण सरल है, इसकी संरचना उचित है और इसकी देखभाल, रख-रखाव और मरम्मत करना आसान है।

(4) दुर्घटना से निपटने के लिए ड्रिलिंग रिग में दो रिवर्स स्पीड हैं।

(5) ड्रिलिंग रिग का गुरुत्वाकर्षण केंद्र कम, दृढ़ता से तय है, और चलती वाहन स्थिर है। यह उच्च गति से ड्रिलिंग के दौरान अच्छी स्थिरता है।

(6) उपकरण विभिन्न ड्रिलिंग मापदंडों के अवलोकन के लिए पूर्ण और सुविधाजनक हैं।

(7) ऑपरेटिंग हैंडल केंद्रीकृत है, इसे संचालित करना आसान है, और सरल और लचीला है।

(8) मिट्टी पंप स्वतंत्र रूप से संचालित होता है, जिसमें लचीली शक्ति विन्यास और हवाई अड्डे का लेआउट होता है।

(9) उपयोगकर्ता की आवश्यकताओं के अनुसार, सर्कुलर स्लिप को सीधे ड्रिलिंग के लिए रस्सी ड्रिल रॉड को पकड़ने के लिए कॉन्फ़िगर किया जा सकता है, जिससे सक्रिय ड्रिल रॉड की आवश्यकता समाप्त हो जाती है।

(10) हाइड्रोलिक प्रणाली एक हाथ से संचालित तेल पंप से सुसज्जित है। जब पावर मशीन काम नहीं कर सकती है, तो हाथ से संचालित तेल पंप का उपयोग अभी भी फ़ीड तेल सिलेंडर में दबाव तेल देने के लिए किया जा सकता है,उठाना

छेद में ड्रिलिंग उपकरण, और ड्रिलिंग दुर्घटनाओं से बचें।

(11) गहरे छेद के ड्रिलिंग के दौरान चिकनी और सुरक्षित ड्रिलिंग सुनिश्चित करने के लिए विंच एक पानी ब्रेक से लैस है।

1.मूल मापदंड
ड्रिल की गहराई		1800m ((Φ42mm ड्रिल पाइप)
		800m ((Φ73mm ड्रिल पाइप)
		1800m ((BQ ड्रिल पाइप)
		1500 मीटर ((एनक्यू ड्रिल पाइप)
ऊर्ध्वाधर धुरी के घूर्णन कोण		0°360°
बाहरी आयाम (लंबाई × चौड़ाई × ऊंचाई)		3500×1300×2175 मिमी ((इलेक्ट्रिक मोटर की असेंबली)
		3700×1300×2175 मिमी ((डीजल इंजनों की इकट्ठा करना)
ड्रिलिंग रिग का वजन (शक्ति को छोड़कर)		3420 किलो
2रोटेटर (जब 55kW, 1480r/min की पावर मशीन से लैस हो)
ऊर्ध्वाधर शाफ्ट की गति	आगे की ओर कम गति पर	98;166;253;340r/min
	उच्च गति पर आगे बढ़ें	359; 574; 876; 1244r/min
	कम गति पर पीछे की ओर	69r/min
	पीछे की ओर उच्च गति	238r/min
ऊर्ध्वाधर अक्ष यात्रा		600 मिमी
ऊर्ध्वाधर धुरी का अधिकतम उठाने का बल		138.5kN
भोजन क्षमता		93kN
ऊर्ध्वाधर शाफ्ट का अधिकतम घूर्णन टोक़		5361 N·m
ऊर्ध्वाधर शाफ्ट के छेद के माध्यम से व्यास		92 मिमी
3.विंच (जब 55kW, 1480r/min की पावर मशीन से लैस हो)
एकल रस्सी (पहली परत) की अधिकतम उठाने की क्षमता		60kN
तार रस्सी का व्यास		18.5 मिमी
ड्रम क्षमता रस्सी क्षमता		120 मीटर
4वाहन चलाने वाला यंत्र
तेल सिलेंडर के स्ट्रोक को स्थानांतरित करना		600 मिमी
5हाइड्रोलिक प्रणाली
सिस्टम सेट कार्य दबाव		8 एमपीए
गियर तेल पंप विस्थापन		20+16ml/r
6ड्रिलिंग रिग की शक्ति
मॉडल	Y2-250M-4 मोटर		YC6B135Z-D20 डीजल इंजन
शक्ति	55 किलोवाट		84 किलोवाट
गति	1480r/min		1500 आर/मिनट
