| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | SINOVO |
| प्रमाणन: | CE/GOST/ISO9001 |
| मॉडल संख्या: | XY-1 |
| न्यूनतम आदेश मात्रा: | एक सेट |
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | इंटरनेशनल एक्सपोर्ट कार्टन केस पैकेज |
| प्रसव के समय: | शेयर पर |
| भुगतान शर्तें: | टी/टी & एल/सी |
| आपूर्ति की क्षमता: | प्रति माह 30 सेट |
| अधिकतम ड्रिलिंग गहराई: | 100 मीटर | प्रारंभिक छेद का व्यास: | 110 मिमी |
|---|---|---|---|
| अंतिम छेद का व्यास: | 75 मिमी | ड्रिलिंग रॉड का व्यास: | 42 मिमी |
| ड्रिलिंग का कोण: | 90°- 75° | समग्र आयाम: | 1640*1030*1440मिमी (एलएक्सडब्ल्यूएक्सएच) |
| धुरी गति: | 142, 285, 570 आरपीएम(3 पद) | कुल वजन: | 500KG (बिजली इकाई शामिल नहीं) |
| प्रमुखता देना: | मृदा जांच कोर ड्रिलिंग रिग,100 मीटर के कोर ड्रिलिंग रिग,मिट्टी की जांच के लिए कोर ड्रिलिंग उपकरण |
||

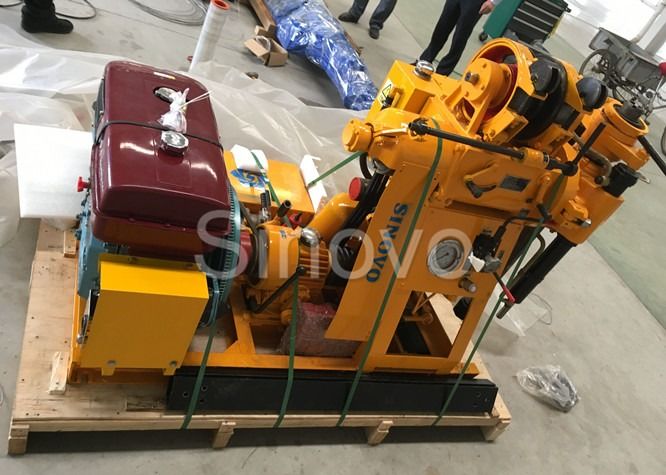

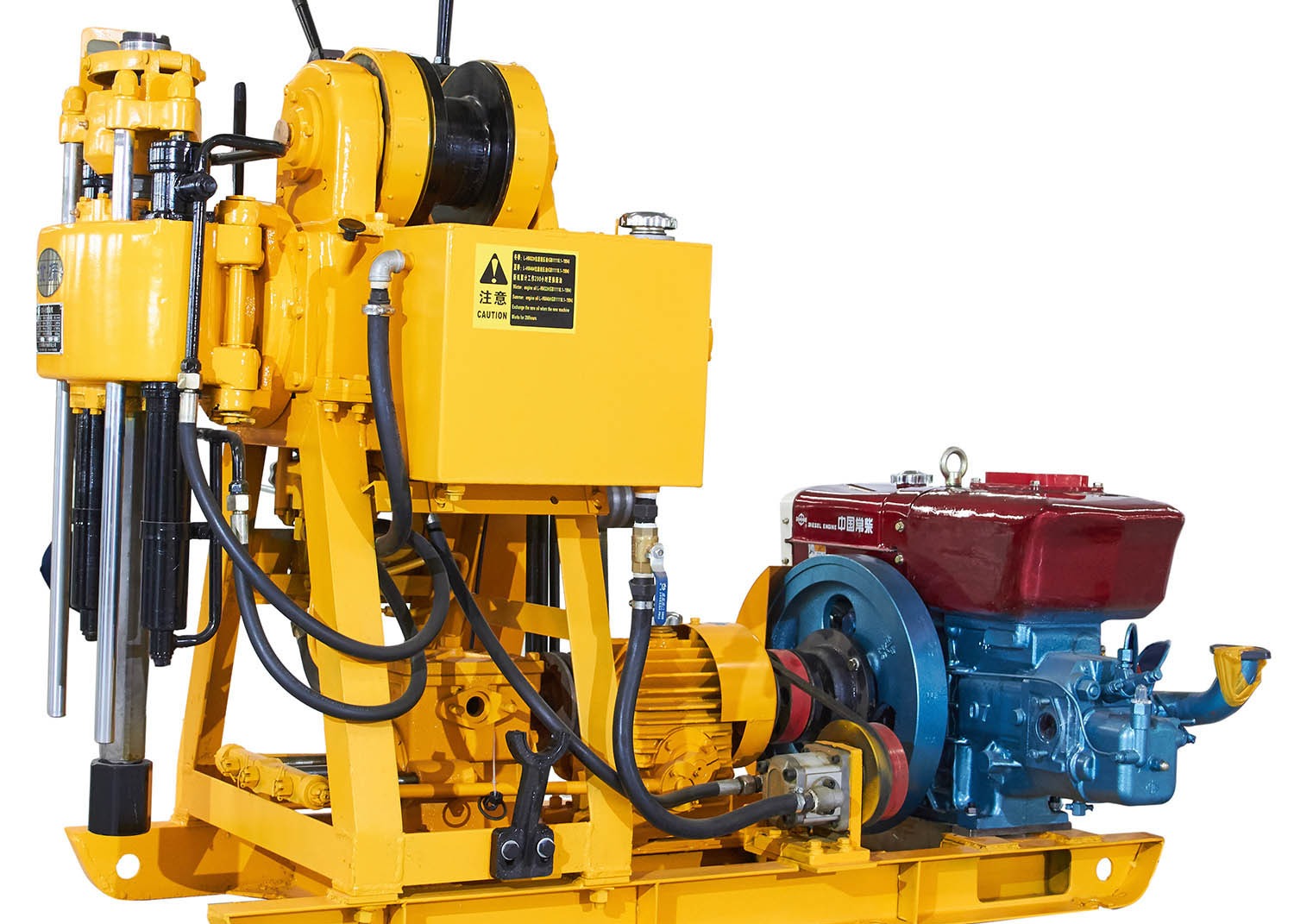

मिट्टी की जांच के लिए 100 मीटर अधिकतम ड्रिलिंग गहराई के साथ छोटा सिनोवो स्पिंडल कोर ड्रिलिंग रिग

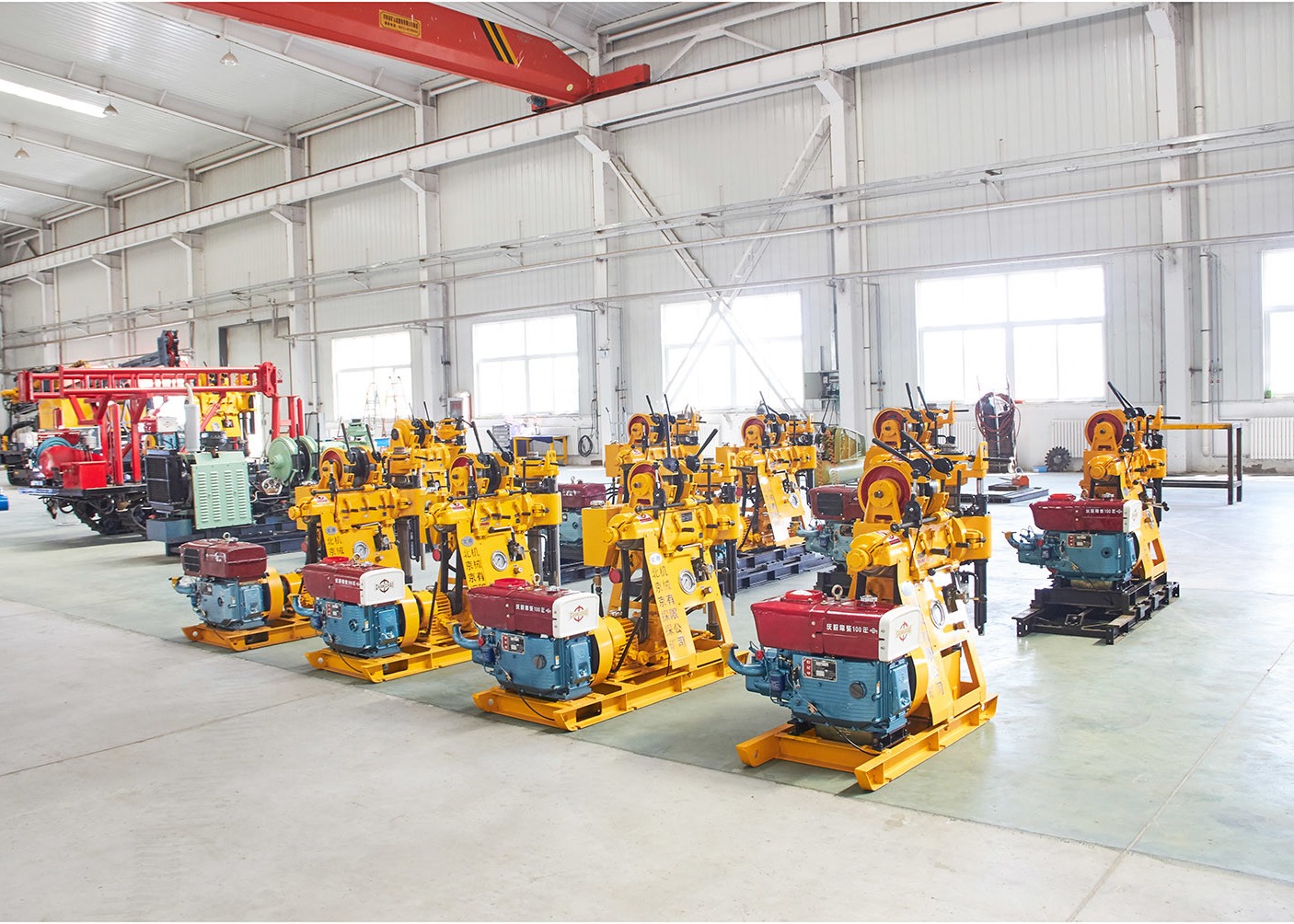

SINOVO हेवी इंडस्ट्री कं, लिमिटेड, हेबेई प्रांत के Xianghe उभरते उद्योग प्रदर्शन क्षेत्र में स्थित है, जिसमें 2010 में बीजिंग SINOVO इंटरनेशनल कॉर्प द्वारा 120 मिलियन RMB का निवेश किया गया था और 48000 वर्ग मीटर पर कब्जा है। कंपनी क्रेन, पानी के कुएं ड्रिलिंग रिग, भूवैज्ञानिक अन्वेषण उपकरण, हाइड्रोलिक पाइल ब्रेकर, आदि जैसे पाइलिंग निर्माण मशीनों के अनुसंधान, विकास और निर्माण में विशेषज्ञता रखती है और निर्माण उपकरण और सहायक उपकरण के लिए पेशेवर समाधान प्रदान करती है। सभी उत्पादों ने ISO9001:2000, CE और GOST प्रमाणपत्र पारित किए हैं।
ड्रिल मॉडल XY-1 एक प्रकार का हल्का ड्रिल है जिसमें तेल दबाव फीड है।
अनुप्रयोग रेंज:
1. भूवैज्ञानिक अन्वेषण, भौतिक भूगोल अन्वेषण, सड़क और भवन अन्वेषण, और ब्लास्टिंग के लिए ड्रिलिंग छेद आदि।
2. विभिन्न परतों को पूरा करने के लिए हीरे के बिट्स, हार्ड मिश्र धातु बिट्स और स्टील-शॉट बिट्स का चयन किया जा सकता है।
3. 2 से 9 चरणों की सिलिसियस त्वचा मिट्टी और बिस्तर पाठ्यक्रम आदि परतों के लिए उपयुक्त।
4. नाममात्र ड्रिलिंग गहराई 100 मीटर है; अधिकतम गहराई 120 मीटर है। प्रारंभिक छेद का नाममात्र व्यास 110 मिमी है, प्रारंभिक छेद का अधिकतम व्यास 130 मिमी है, और अंतिम छेद का व्यास 75 मिमी है। ड्रिलिंग गहराई स्ट्रैटम की विभिन्न स्थितियों पर निर्भर करती है।
ड्रिल की विशेषता:
1. मशीन को तेल दबाव फीड तंत्र के साथ डिज़ाइन किया गया है जिसके साथ ड्रिलिंग दक्षता बढ़ाई गई है और मैनुअल श्रम कम किया गया है।
2. अपबॉल चक, एक हेक्स ड्राइविंग बोर बार के साथ उपयोग किया जाता है, ताकि बिना रुके चक को रीसेट किया जा सके। इसलिए उच्च कार्य कुशलता, सुविधाजनक, सुरक्षित और विश्वसनीय संचालन महसूस किया जाता है।
3. छेद के तल के दबाव संकेतक के साथ बोरहोल में स्थिति की निगरानी करना सुविधाजनक है।
4. पानी का पंप, डीजल इंजन और ड्रिल एक ही फ्रेम पर लगे होते हैं जिससे जगह बचती है।
5. ड्रिल संरचना में कॉम्पैक्ट है, और आकार में छोटा, वजन में हल्का है और इसे अलग करना आसान है इसलिए इसे एक स्थान से दूसरे स्थान पर ले जाना सुविधाजनक है और मैदान या पहाड़ी क्षेत्रों में आवेदन के लिए उपयुक्त है।
6. बॉल टाइप चक और ड्राइविंग रॉड के रूप में, यह स्पिंडल के फिर से उठाने के दौरान बिना रुके घूमना पूरा कर सकता है।
तकनीकी विनिर्देश:
1. मूलभूत पैरामीटर
|
अधिकतम ड्रिलिंग गहराई |
100m |
|
प्रारंभिक छेद का व्यास |
110mm |
|
अंतिम छेद का व्यास |
75mm |
|
ड्रिलिंग रॉड का व्यास |
42mm |
|
ड्रिलिंग का कोण |
90°- 75° |
|
कुल आयाम (L X W X H) |
1640*1030*1440mm |
|
कुल वजन (पावर यूनिट शामिल नहीं है) |
500kg |
2. रोटेशन यूनिट
|
स्पिंडल गति (3 स्थिति) |
142, 285, 570 rpm |
|
स्पिंडल स्ट्रोक |
450mm |
|
अधिकतम फीडिंग दबाव |
15kN |
|
अधिकतम उठाने की क्षमता |
25kN |
|
बिना लोड के अधिकतम उठाने की गति |
3m/min |
3. होस्टिंग
|
अधिकतम उठाने की क्षमता (सिंगल वायर) |
10kN |
|
ड्रम की रोटेशन गति |
55, 110, 220 rpm |
|
ड्रम का व्यास |
145mm |
|
ड्रम का परिधीय वेग |
0.42, 0.84, 1.68 m/s |
|
वायर रोप का व्यास |
9.3mm |
|
ड्रम क्षमता |
27m |
|
ब्रेक व्यास |
230mm |
|
ब्रेक बैंड की चौड़ाई |
50mm |
4. पानी का पंप
|
प्रकार |
क्षैतिज, सिंगल सिलेंडर, डबल एक्टिंग |
|
अधिकतम विस्थापन (विद्युत मोटर के साथ) |
77 L/min |
|
अधिकतम विस्थापन (डीजल मोटर के साथ) |
95 L/min |
|
अधिकतम दबाव |
1.2 Mpa |
|
ऑपरेटिंग दबाव |
0.7 Mpa |
|
लाइनर का व्यास |
80 mm |
|
पिस्टन का स्ट्रोक |
100 mm |
5. हाइड्रोलिक तेल पंप
|
श्रेणी |
गियर पंप |
|
प्रकार |
YBC-12/80 |
|
रेटेड दबाव |
8 Mpa |
|
प्रवाह |
8 ml/r |
|
रेटेड गति |
1500 r/min |
6. पावर यूनिट
|
डीजल का प्रकार |
ZS1100 |
|
डीजल की रेटेड पावर |
10.3KW |
|
डीजल की रेटेड रोटेटिंग गति |
2000rpn |
|
विद्युत मोटर का प्रकार |
Y132M-4 |
|
विद्युत मोटर की रेटेड पावर |
7.5KW |
|
विद्युत मोटर की रेटेड रोटेटिंग गति |
1440rpn |
